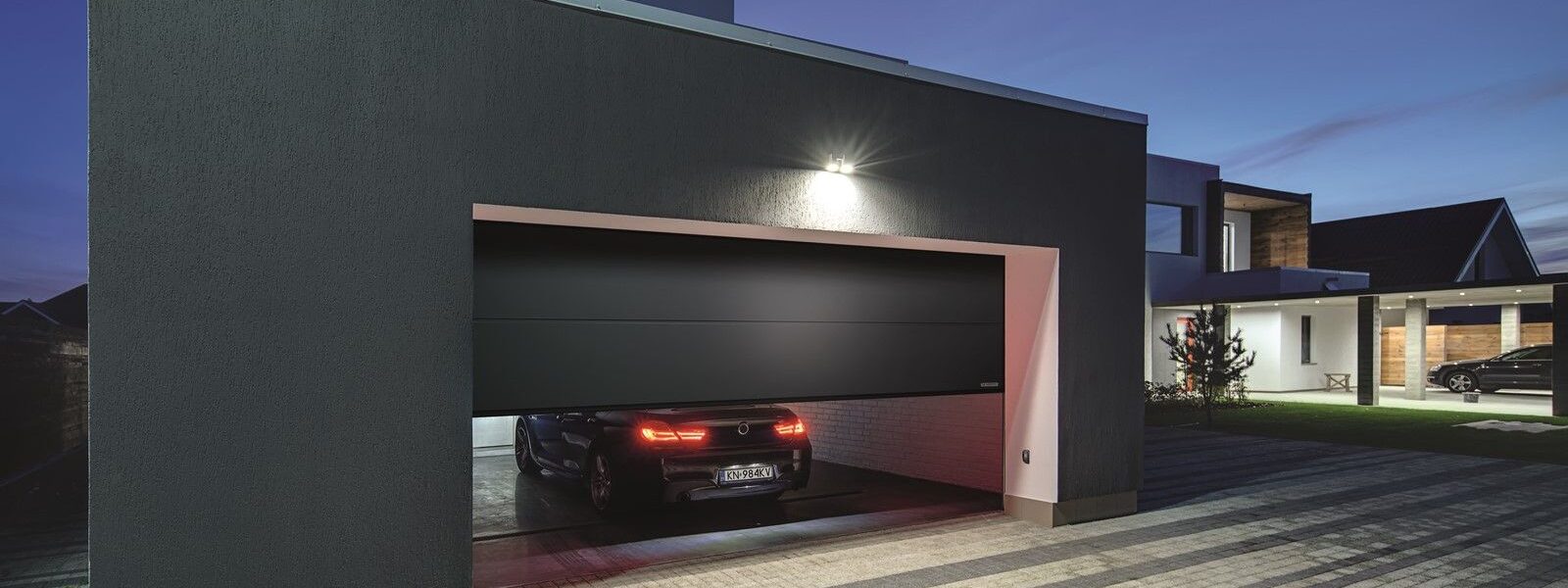

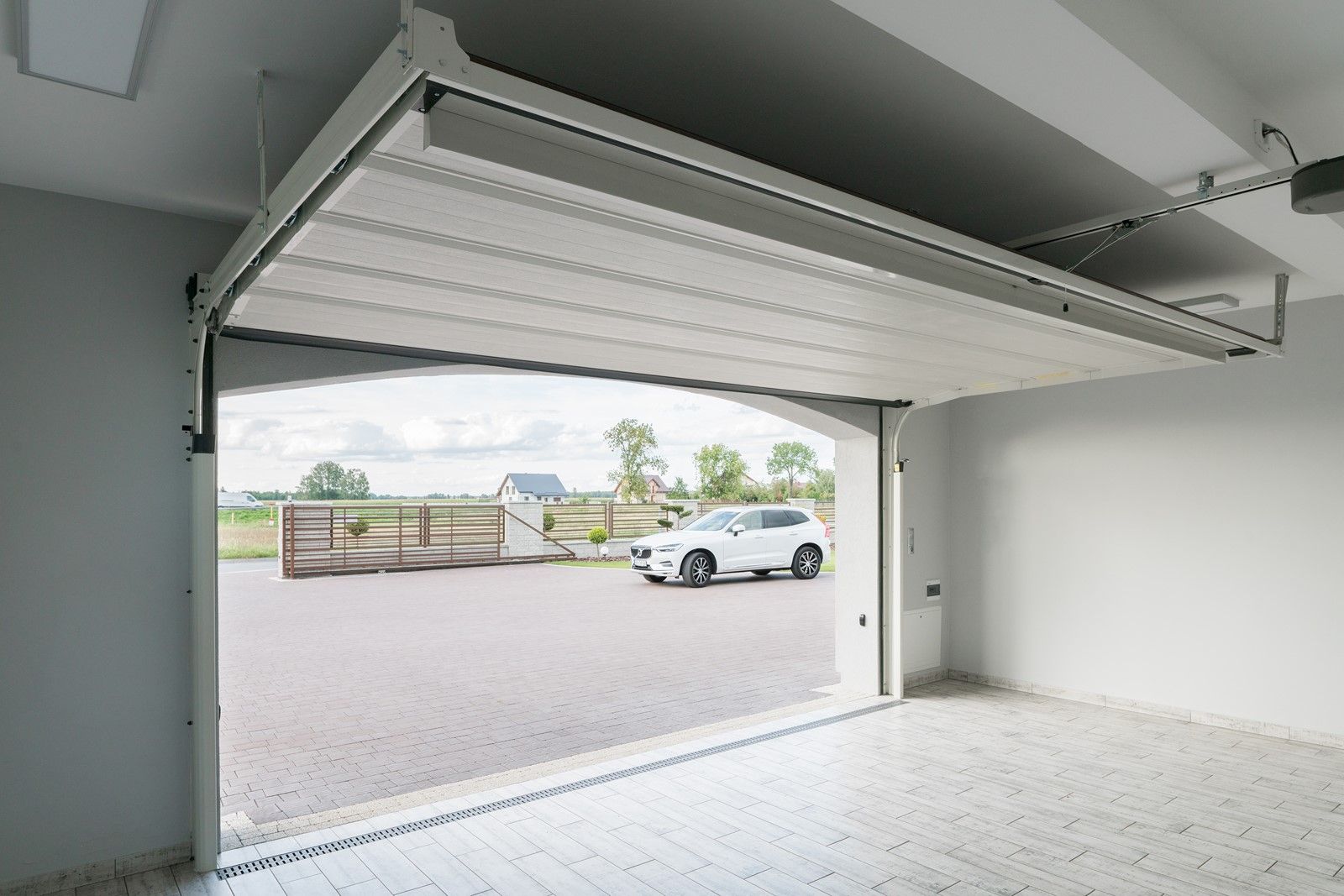

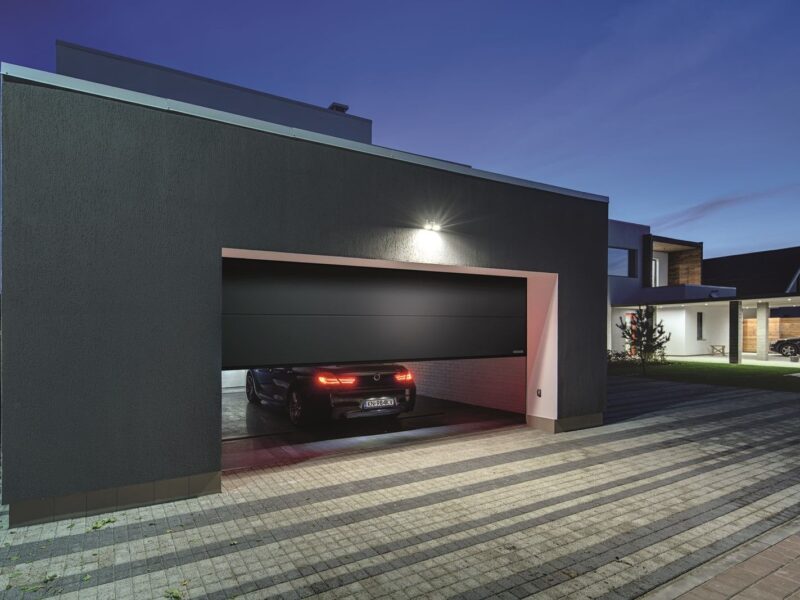

Segmentové brány PRIME

✓ Ikona bezpečnosti

Novú generáciu segmentových brán Wiśniowski prezentuje neobvyklá kvalita, založená na súbore unikátnych technických riešení. Aby sme vyrobili tak výnimočný výrobok, museli sme siahnuť na základ konštrukcie segmentových brán.
PRIME nemá k sebe konkurenciu, a klasická štylistická línia je prísľubom toho, čo je skryté v inteligentne navrhnutých útrobách garážových brán.
Buďte prvý, buďte PRIME
Zoznámte sa s výnimočnými prednosťami unikátnych brán.

Technické špecifikácie:

Hrúbka panelu: 60 mm
Materiál panelu: Oceľové, s uzavretou konštrukciou
Výplň panelov: Polyuretánová pena (teplá, bezfreónová)
Konštrukcia: Pozinkované oceľové prvky
Tepelná izolácia: 0,33 W/m²K
Tesnenie: Podvojné tesnenia v celom obvode

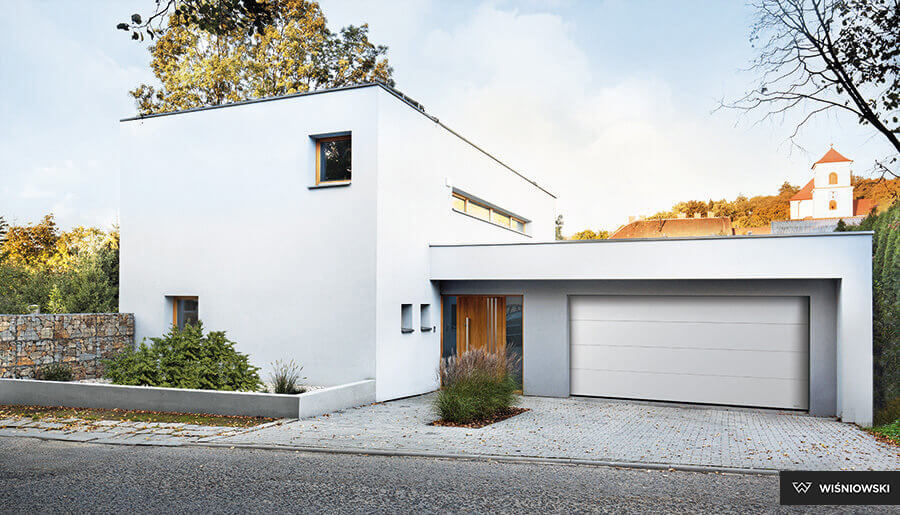

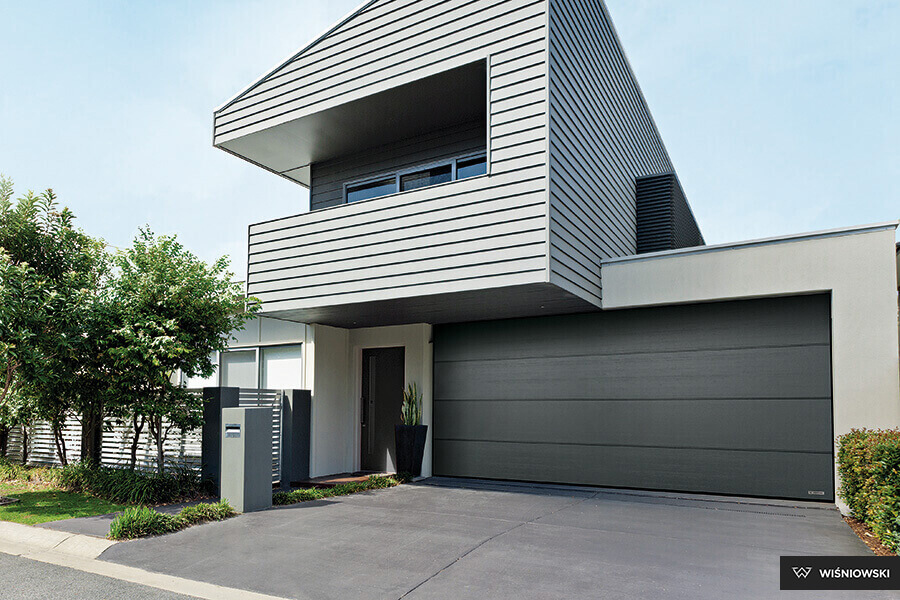

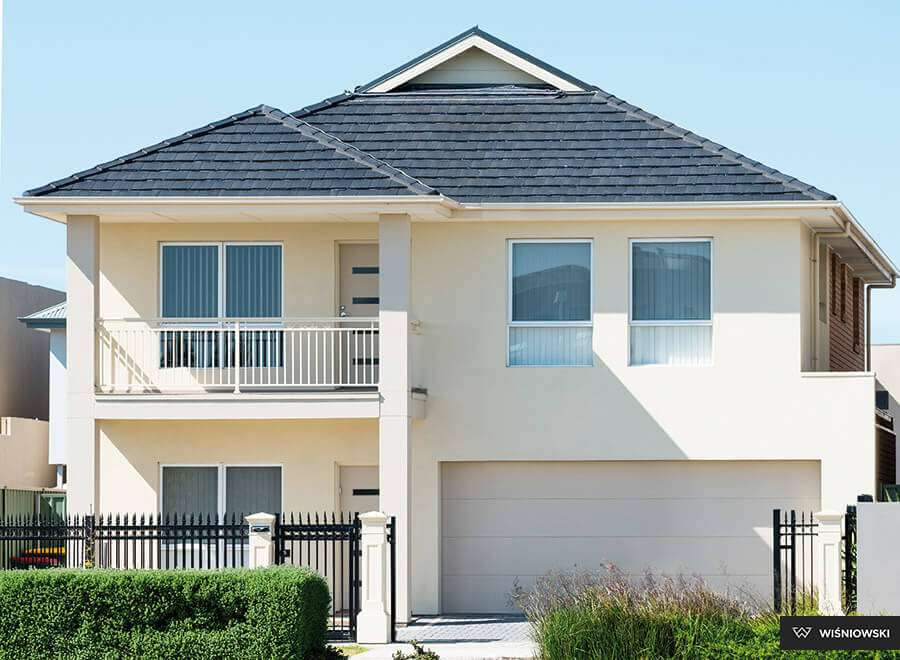

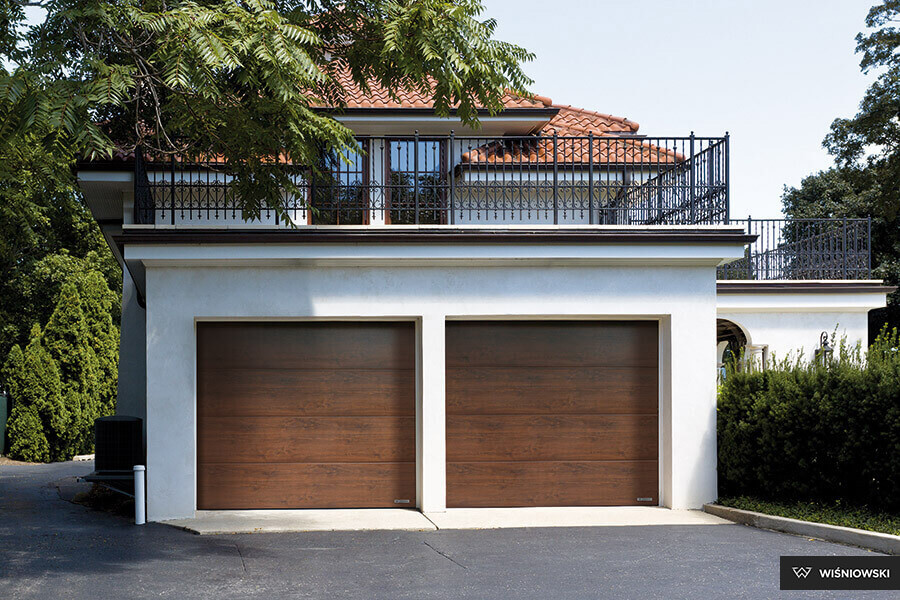

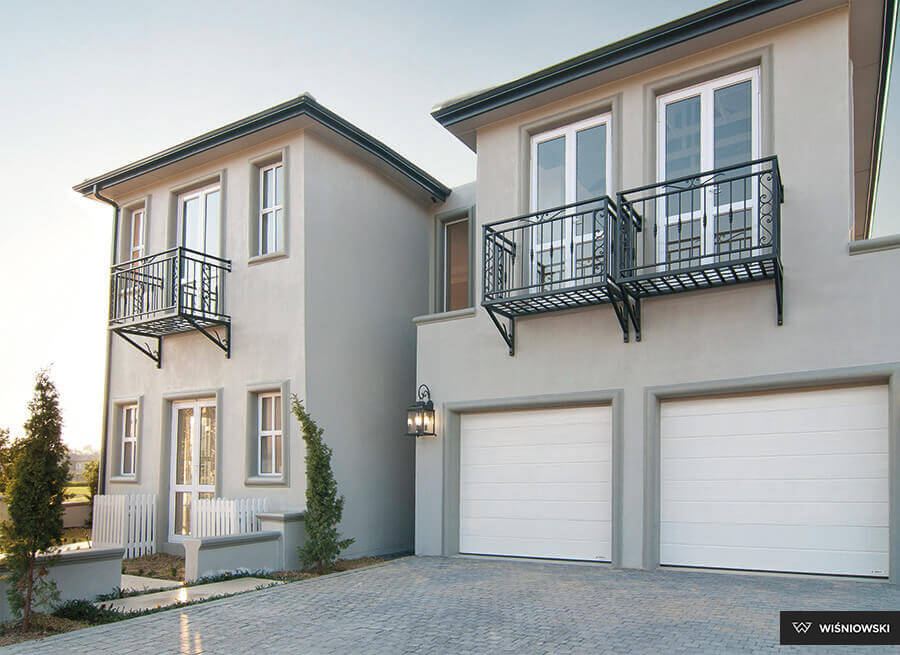

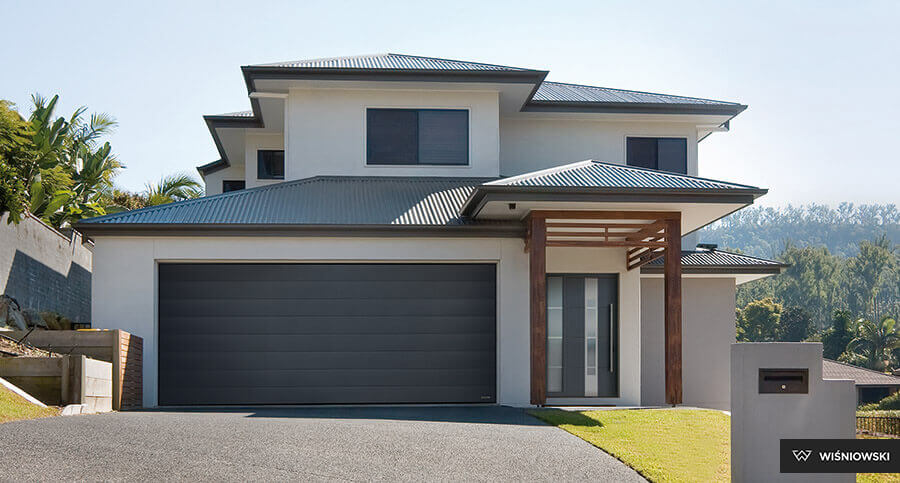

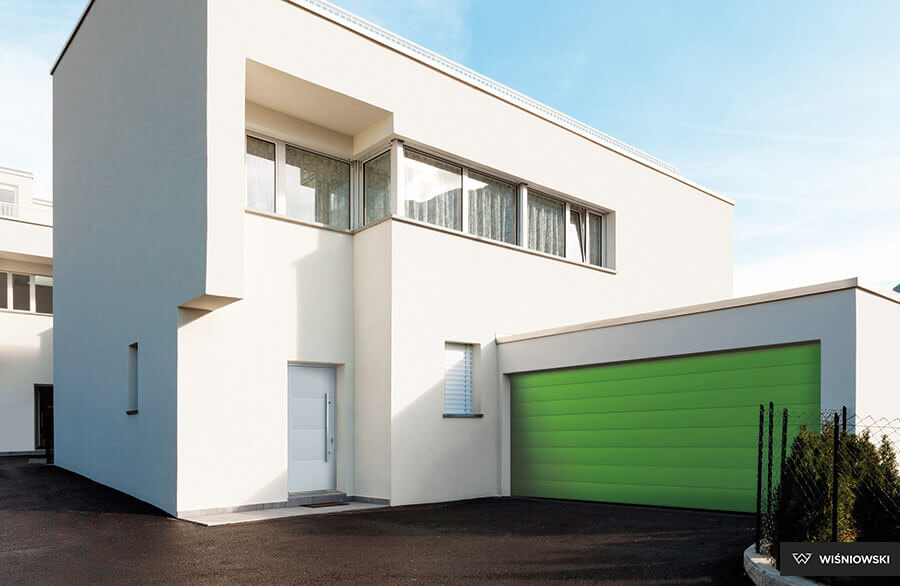

Referencie →

Prečo si vybrať Segmentové brány PRIME?

Výhody našich produktov

Účinná tepelná izolácia

Ukazovateľ U panelu Innova má hodnotu 0,33 W / m2K čo ovplyvňuje tepelnú izoláciu celých garážových brán. Nový panel, dvojité horné a dolné tesnenie plášťa vrát a mezipanelové clony nám dovolili dosiahnuť skvelý koeficient tepelného prieniku

Dodatočné vnútorné horné tesnenie

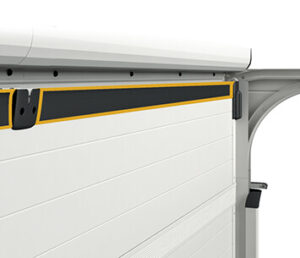

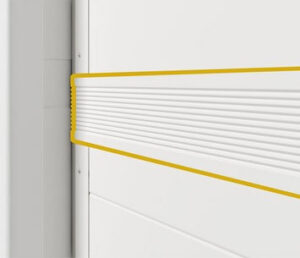

Gumové tesnenie

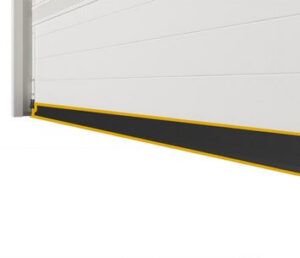

Dvojité spodné tesnenie

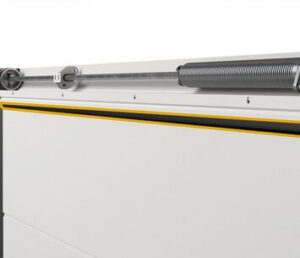

Horné tesnenie vrat

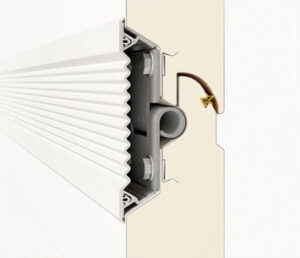

Tesnenie medzi panelami

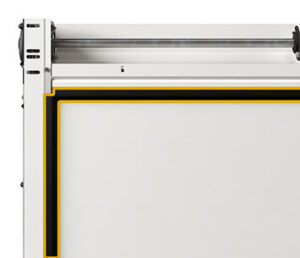

Postranné tesnenie

Nová definícia bezpečnosti

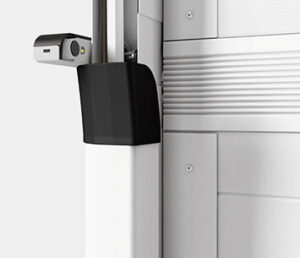

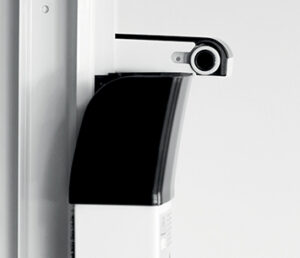

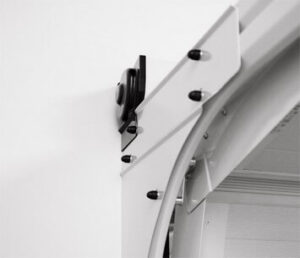

Jednotlivé systémy, ktoré sa skladajú na bezpečná vráta, na sebe navzájom závisí a spolupracujú súčasne s niektorými dielmi konštrukcie. Napríklad pevné kryty vodiacich koľajničiek, pohyblivé kryty valčekov, integrovaný kryt hriadele a pružín, postranné kryty hriadeľa a pružín a pružné, vnútorné clony spojovacích miest medzi panelmi.

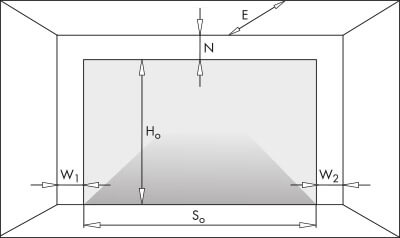

Montážne rozmery

Montážne rozmery a ich označenia sú potrebné pre správny výber a montáž garážových segmentových brán fy Wiśniowski.

So – šírka otvoru, rozmer na zákazku,
Sj – šírka vjazdu po montáži vrát,
Ho – výška otvoru, rozmer na zákazku,
Hj – výška vjazdu po montáži vrát,
N – minimálny vyžadovaný preklad,
W1 – minimálny potrebný priestor po stranách,
W2 – minimálny potrebný priestor po stranách,
E – minimálna hĺbka garáže s voľným priestorom pod stropom,
Ls – dĺžka koľajničky pohonu.

Panel INNOVO 60mm

Pri vývoji riešenia PRIME sme sa zamerali na samotný základ konštrukcie segmentových brán s cieľom dosiahnuť maximálnu tepelnú izoláciu, moderný vzhľad interiéru garáže a vysokú úroveň bezpečnosti. Výsledkom je unikátny panel INNOVA s uzavretou konštrukciou, 60 mm hrubou výplňou z teplej peny a viacvrstvovým ohybom plechu v mieste uchytenia závesov. Špeciálne tesniace systémy a medzipanelová clona zabezpečujú pevnosť, výborné izolačné vlastnosti a technologicky pokrokové riešenie brán PRIME.

1. Pružná clona medzi panelmi
2. Hliníkový profil upevňujúcy pružné clony
3. Päť vrstiev plechu v mieste upevnenia závesov
4. Tesnenie medzi panelmi
5. Skrytý záves
6. Polyuretánová pena
