PRIEMYSELNÉ SEKČNÉ BRÁNY

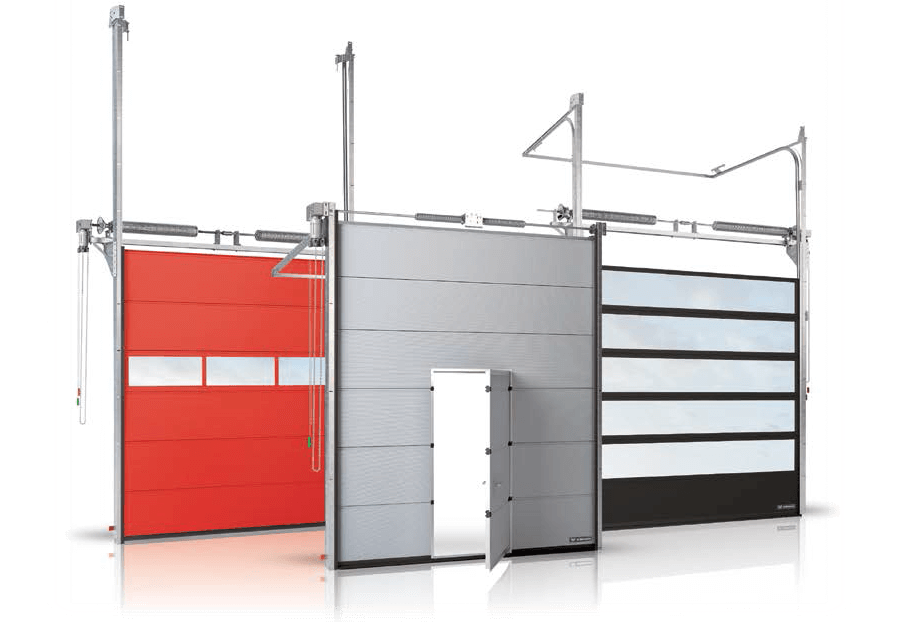

Priemyselné sekčné brány WIŚNIOWSKI POPRAD

PRIEMYSELNÉ SEKČNÉ GARÁŽOVÉ BRÁNY | WIŚNIOWSKI | to je záruka najvyššej kvality a bezporuchovej prevádzky


  • garážová brána vytvorená na základe preferencií investorov
  • spracovaná tak, aby zabezpečila ľahkú a rýchlu montáž
  • použitie napínača lanka v bránach s pohonom znižuje požiadavky na hĺbku miestnosti
  • ideálne vyvážená váha krídla
  • niekoľko spôsobov otvárania brány: reťazový prevod, lanový prevod alebo automatizovaný
  • motor s ovládacou skrinkou “hore-stop-dole”
  • možné pripojenie iných zariadení spolupracujúcich s bránami
  • riešenie umožňujúce prispôsobenie brán individuálnym potrebám priemyselných hál
  • vďaka modernému pohonnému systému môžu brány vykonať viac ako 100 000 cyklov

Technické údaje brán


  MakroPro INVEST

MakroPro INVEST

MakroPro ALU INVEST

MakroPro ALU INVEST

MakroPro

MakroPro

MakroPro ALU

MakroPro ALU

MakroPro 100

MakroPro 100

MakroPro ALU 100

MakroPro ALU 100

MakroTherm

MakroTherm

MakroTherm XXL

MakroTherm XXL

Materiál plášťa garážových brán oceľ hliník oceľ hliník oceľ hliník oceľ oceľ
Šírka panelov brán 40 [mm] 40 [mm] 40 [mm] 40 [mm] 40 [mm] 40 [mm] 60 [mm] 60 [mm]
Minimálný počet cyklov 22 000 22 000 25 000 25 000 100 000 100 000 25 000 15 000
Koeficient tepelného prieniku U [W/m2xK] pre panel
0,48  – 0,48  – 0,48  – 0,33 0,33
Koeficient tepelného
prieniku U[W/m2xK]
s jednoduchým oknom /
dvojitým
 – v súlade s typovým štítkom dverí  – v súlade s typovým štítkom dverí  – v súlade s typovým štítkom dverí
Vodotesnosť (trieda)  2  2  2  2  2  2 2 2
Trieda odolnosti proti
zaťaženiu vetrom
 3 26, 37, 48  3 26, 37, 48  3 26, 37, 48 4 4
Trieda priepustnosti vzduchu  4  4  4  4  4  4 5 5
Ukazovateľ akustickej izolácie
Rw [dB]
bez personálných dverí /
s personálnými dvermi
 23 / 24  23 / 25  23 / 24  23 / 25  23 / 24  23 / 25 24 24
Typ pohonu /
druh napájania
GFA séria SE / 1×230 V / 3×400 V GFA séria SI(3) / 3 x 400 V GFA séria SE / 1×230 (verze FU) V / 3×400 V GFA séria SE 25.24 so striedačom /1 x 230 V / 3 x 400 V / Štandardné vybavenie
Zabezpečenie (standard) zabezpečenie pre prípad prasknutia lanka, zabezpečenie pre prípad prasknutia pružín(4), hranová ochranná lišta (pohon Automatik), panely špeciálneho tvaru, znemožnujúce priškripnutie prstov, špeciálne profilované vodiace koľajničky znemožňujúce vypadnutiu vodiaceho kolieska zabezpečenie proti prasknutiu laniek, zabezpečenie proti prasknutiu pružín, bezpečný panel, okrajová bezpečnostní lišta (pohon Automatik) zabezpečenie pre prípad prasknutí lanka, zabezpečenie pre prípad prasknutí pružín, svetelná clona, bezpečnostní panel
Doplnkové vybavenie rôzne typy vedení, personálne dvere, nízky prah v personálnych dverách, antipanický zámok, šifrový zámok, doplňkový zámok, svetelná clona, vetraný panel, presklenie VISUAL, okienka, sklo: No-Scratch, GRAY, SATYNA, SAN R, ventilační mriežky, diaľkový ovládač, čítačka magnetických kariet, kódovací zámok, pohon ED 100 %, detektor pohybu, pružiny 50 000 cyklov, svetelný signalizátor, pružiny 100 000 cyklov, fotobunky

pružiny 50 000 cyklov, rôzne typy vedení, šifrový zámok, diaľkové ovládanie, čítačka magnetických kariet, detektor pohybu, signalizátor pohybu, signalizačné svetlo, zvukový signalizátor

pružiny 50 000 cyklov, rôzne typy vedení, šifrovací zámok, diaľkové ovládanie, čítačka magnetických kariet, detektor pohybu, signalizátor pohybu
Maximálna šírka / výška
garážových brán [mm]
 5500 / 4500  5500 / 4500  8000 / 7500  7000 / 5500  8000 / 6000  7000 / 5000 5500/5000 10000 / 5000
Dostupné typy
panelov
melký, hlboký, V,
bez reliéfu
 – melký, hlboký, V,
bez reliéfu
 – melký, hlboký, V,
bez reliéfu
 – melký , V melký
Dostupné štruktúry
panelov
 woodgrain, smoothgrain, sandgrain, silkline  –  woodgrain, smoothgrain, sandgrain, silkline  –  woodgrain, smoothgrain, sandgrain, silkline  – woodgrain, silkline woodgrain
Štandardné farby RAL 1021 (žltá), 3000 (červená), 5010 (modrá), 6002 (zelená), 7016 (grafitová), 7032 (šedá), 8014 (hnedá), 9006 (strieborná), 9007 (tmavá strieborná), 9016 (biela) 9016 – biela, 9006- strieborná, 7016- grafitová 9016 (biela)
Neštandardné farby jiná RAL,
speciální barvy, napríklad
imitace dreva
jiná RAL jiná RAL,
speciální barvy, napríklad
imitace dreva
jiná RAL jiná RAL,
speciální barvy, napríklad
imitace dreva
jiná RAL jiná RAL
Typ vedení STL, LHp, LHpz STL, LH, HL, HLO, VL, VLO, STLK, HLK STL, HL, VL, STLK, HLK STL, HL,VL  STL, HL

VEDENIE


Pre otvorenie priemyselných sekcionálnych brán nie je potrebný priestor pred halou. Krídlo sekčných vrát sa dvíha smerom nahor v súlade s namontovaným typom vedenia. Dáva to možnosť maximálneho využitia priestoru v objekte a tiež pred bránou.

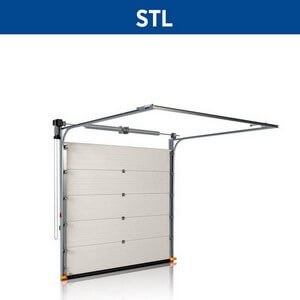

Štandardné vedenie
Štandardné vedenie

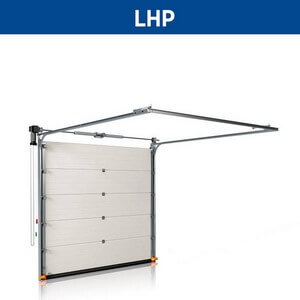

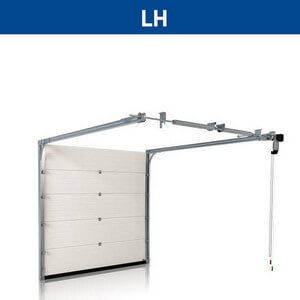

Nízke vedenie
Nízke vedenie

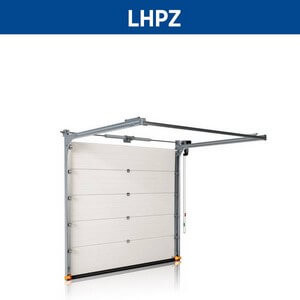

Nízke vedenie jednoduché
Nízke vedenie jednoduché
Nízke vedenie pre hromadné garáže
Nízke vedenie pre hromadné garáže

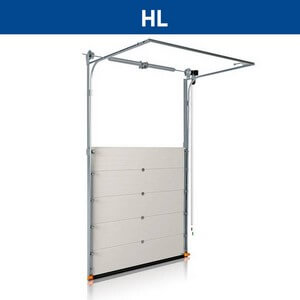

Vysoké vedenie
Vysoké vedenie

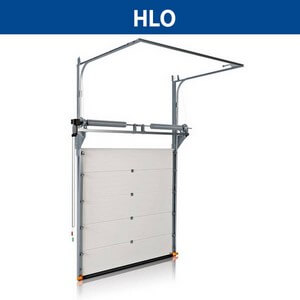

Vysoké vedenie so zníženým hriadeľom odporúčané pre prístavné prekladisko
Vysoké vedenie so zníženým hriadeľom odporúčané pre prístavné prekladisko

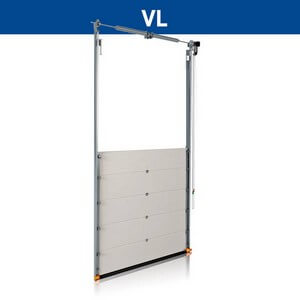

Zvislé vedenie
Zvislé vedenie

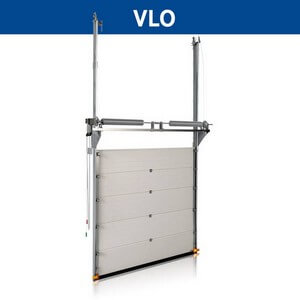

Zvislé vedenie so zníženým hriadeľom
Zvislé vedenie so zníženým hriadeľom

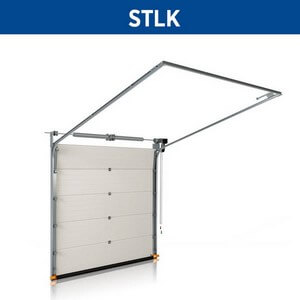

Štandardné vedenia pod uhlom
Štandardné vedenia pod uhlom

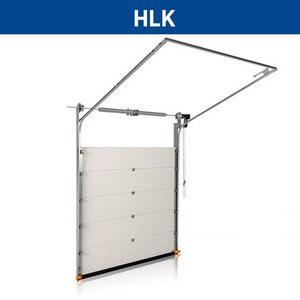

Vysoké vedenie pod uhlom
Vysoké vedenie pod uhlom
Priemyselne sekcne brany WISNIOWSKI POPRAD - konstrukcia

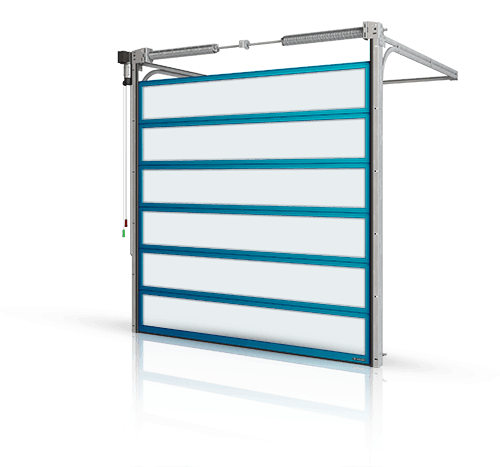

SOLÍDNA A TRVANLIVÁ KONŠTRUKCIA


Konštrukčné prvky brán sú vyrobené z pozinkovanej ocele (koľajničky, spojovacie prvky) alebo z kovového zinkovaného plechu lakovaného polyesterovými farbami (panely). Krídlo je vyrobené z panelov s hrúbkou 40 [mm]. Zárukou dlhodobého používania je panel vysokej kvality dostupný v niekoľkých verziách: panel celý, oceľový panel s okienkami, hliníkový presklený panel, zasklený hliníkový panel VISUAL.

OCEĽOVÉ BRÁNY VZORY


Sekčná priemyselná brána z panelov z V profilov (V)
Sekčná priemyselná brána z panelov z V profilov (V)
Sekčná priemyselná brána z panelov s nízkymi prelismi (N)
Sekčná priemyselná brána z panelov s nízkymi prelismi (N)
Sekčná priemyselná brána z panelov s vysokými prelismi (W)
Sekčná priemyselná brána z panelov s vysokými prelismi (W)
Sekčná priemyselná brána z panelov bez prelisov (G)
Sekčná priemyselná brána z panelov bez prelisov (G)
Sekčná priemyselná brána s okienkami A-1
Sekčná priemyselná brána s okienkami A-1
Sekčná priemyselná brána s okienkami B-2
Sekčná priemyselná brána s okienkami B-2
Sekčná priemyselná brána s okienkami A-1 x2
Sekčná priemyselná brána s okienkami A-1 x2
Sekčná priemyselná brána s okienkami B-2 x2
Sekčná priemyselná brána s okienkami B-2 x2
Sekčná priemyselná brána s hliníkovým preskleným panelom
Sekčná priemyselná brána s hliníkovým preskleným panelom
Sekčná priemyselná brána s hliníkovým preskleným panelom x2
Sekčná priemyselná brána s hliníkovým preskleným panelom x2
Sekčná priemyselná brány s hliníkovým panelom VISUAL
Sekčná priemyselná brány s hliníkovým panelom VISUAL
Sekčná priemyselná brána s vetracími mriežkami K-1
Sekčná priemyselná brána s vetracími mriežkami K-1
Sekčná priemyselná brána s vetracími mriežkami K-2
Sekčná priemyselná brána s vetracími mriežkami K-2
Sekčná priemyselná brána s priechodnými dverami
Sekčná priemyselná brána s priechodnými dverami
Sekčná priemyselná brána s posunutými priechodnými dverami
Sekčná priemyselná brána s posunutými priechodnými dverami
Sekčná priemyselná brána s priechodnými dverami a vetracími mriežkami K-1
Sekčná priemyselná brána s priechodnými dverami a vetracími mriežkami K-1
Sekčná priemyselná brána s priechodnými dverami a vetracími mriežkami K-2
Sekčná priemyselná brána s priechodnými dverami a vetracími mriežkami K-2
Sekčná priemyselná brána s posunutými priechodnými dverami a vetracími mriežkami K-1
Sekčná priemyselná brána s posunutými priechodnými dverami a vetracími mriežkami K-1
Sekčná priemyselná brána s posunutými priechodnými dverami a vetracími mriežkami K-2
Sekčná priemyselná brána s posunutými priechodnými dverami a vetracími mriežkami K-2
Sekčná priemyselná brána s priechodnými dverami a okienkami A-1
Sekčná priemyselná brána s priechodnými dverami a okienkami A-1
Sekčná priemyselná brána s priechodnými dverami a okienkami A-2
Sekčná priemyselná brána s priechodnými dverami a okienkami A-2
Sekčná priemyselná brána s posunutými priechodnými dverami a okienkami A-1
Sekčná priemyselná brána s posunutými priechodnými dverami a okienkami A-1
Sekčná priemyselná brána s posunutými priechodnými dverami a okienkami A-2
Sekčná priemyselná brána s posunutými priechodnými dverami a okienkami A-2
Sekčná priemyselná brána s dolným vetracím panelom (tahokovové výplň)
Sekčná priemyselná brána s dolným vetracím panelom (tahokovové výplň)
Sekčná priemyselná brána s dolným vetracím panelom (dierovaný plech)
Sekčná priemyselná brána s dolným vetracím panelom (dierovaný plech)

HLINÍKOVÉ BRÁNY VZORY


Sekčné priemyselné garážové brány s dolným oceľovým panelom
Sekčné priemyselné garážové brány s dolným oceľovým panelom
Sekčné priemyselné garážové brány
Sekčné priemyselné garážové brány
Sekčné priemyselné garážové brány s dolným hliníkovým plným panelom
Sekčné priemyselné garážové brány s dolným hliníkovým plným panelom
Sekčné priemyselné garážové brány s dolným oceľovým panelom a s posunutými priechodnými dverami
Sekčné priemyselné garážové brány s dolným oceľovým panelom a s posunutými priechodnými dverami
Sekčné priemyselné garážové brány s posunutými priechodnými dverami
Sekčné priemyselné garážové brány s posunutými priechodnými dverami
Sekčné priemyselné garážové brány so zasklením VISUAL a dolnom oceľovým panelom
Sekčné priemyselné garážové brány so zasklením VISUAL a dolnom oceľovým panelom
Sekčné priemyselné garážové brány so zasklením VISUAL
Sekčné priemyselné garážové brány so zasklením VISUAL
Sekčné priemyselné garážové brány s vetracími panelmi (ťahokovová výplň)
Sekčné priemyselné garážové brány s vetracími panelmi (ťahokovová výplň)
Sekčné priemyselné garážové brány s vetracími panelmi (dierovaný plech)
Sekčné priemyselné garážové brány s vetracími panelmi (dierovaný plech)
Sekčné priemyselné garážové brány s dolným vetracím panelom (ťahokovová výplň)
Sekčné priemyselné garážové brány s dolným vetracím panelom (ťahokovová výplň)
Sekčné priemyselné garážové brány s dolným vetracím panelom (dierovaný plech)
Sekčné priemyselné garážové brány s dolným vetracím panelom (dierovaný plech)
Priemyselne bocne dvere WIŚNIOWSKI POPRAD

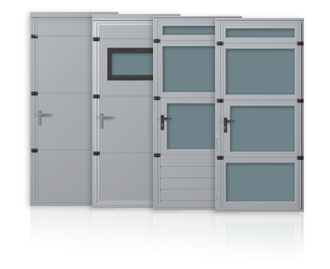

BOČNÉ A PRECHODOVÉ DVERE


Pri častom používaní brány môžu byť praktickým riešením priechodné dvere montované v garážových bránach. Snímač otvárania priechodných dverí zaručí, že automatické otváranie brán je možné iba v prípade zatvorených dverí. Priechodné dvere môžu byť vybavené automatickým samozatváračom. V prípade dostatku miesta vedľa brány existuje možnosť objednania bočných dverí, ktoré budú vzorom i farbou ladiť s bránou

Farby


Žltá | RAL 1021
Žltá | RAL 1021
Červená | RAL 3000
Červená | RAL 3000
Modrá | RAL 5010
Modrá | RAL 5010
Zelená | RAL 6002
Zelená | RAL 6002
Grafitová | RAL 7016
Grafitová | RAL 7016
Šedivá | RAL 7032
Šedivá | RAL 7032
Hnedá | RAL 8014
Hnedá | RAL 8014
Strieborná | RAL 9006
Strieborná | RAL 9006
Tmavo Silver | RAL 9007
Tmavo Silver | RAL 9007
Biela | RAL 9016
Biela | RAL 9016
Zlatý dub
Zlatý dub
Orech
Orech
Oregon
Oregon
MACOR
MACOR
Temný dub
Temný dub
Bahenné dub
Bahenné dub
Black Cherry
Black Cherry
Letné višne
Letné višne
Winchester
Winchester
Siena rosso
Siena rosso
Siena noce
Siena noce
Sapeli
Sapeli
Siena PL
Siena PL
Dark Green
Dark Green
Cream white
Cream white
Anthracite Grey
Anthracite Grey
Sildbergrau
Sildbergrau
Metbrush silver
Metbrush silver
AnTEAK
AnTEAK
Antracit
Antracit
Antracyt quartz
Antracyt quartz
Biela
Biela
Čokoládovo hnedá
Čokoládovo hnedá
Dub prírodný
Dub prírodný
Dub rustikálny
Dub rustikálny
Daglesia
Daglesia
Sheffield Oak Light
Sheffield Oak Light
Sheffield Oak Brown
Sheffield Oak Brown
Sheffield Oak Grey
Sheffield Oak Grey
Black Ulti-mat
Black Ulti-mat
Earl Platin
Earl Platin
Bruschi Schwarzbraun
Bruschi Schwarzbraun

Štruktúra povrchu


Woodgrain
Woodgrain
Smoothgrain
Smoothgrain
Sandgrain
Sandgrain
Silkline
Silkline

Držadlá matné


Biela RAL 9016
Biela RAL 9016
Hnedá RAL 8014
Hnedá RAL 8014
Čierna RAL 9005
Čierna RAL 9005
PVC-1
PVC-1

Držadlá lesklé


Strieborná RAL 9006
Strieborná RAL 9006
Zlatý RAL 1036
Zlatý RAL 1036
Zlato sivý RAL 7048
Zlato sivý RAL 7048
Zlato Olivová RAL 1035
Zlato Olivová RAL 1035

Automatika


Typ súpravy
(GfA ELEKTROMATEN)
totmann zint wisniowski totmann ws900 wisniowski automatik t720 wisniowski automatik ts970 971 wisniowski automatik s ts981 wisniowski automatik DU FU ts970 wisniowski
Totmann Totmann Automatik Automatik Automatik S Automatik DU, FU
Riadiaca jednotka integrovaná T-801 WS-900 T-720 TS-970 TS-971 TS-981 TS-970
Napájací zdroj 230 V 3×400 V 230 V 3×400 V 230 V nebo 3×400 V
Koncový spínač Mechanický z úrovne pohonu Elektronický z úrovne operátora
Núdzové otváranie Reťazový prevod
Vybavenie Trojpolohový prepínač: do hora (s podržaním impulzu), stop, dolu (bez pridržaním impulzu)

Riadiaca centrála: do hora (s pridržaním impulzu), stop, dolu (s pridržaním impulzu)

Čidla ochrannej lišty

Riadiaca centrála: do hora (s podržaním impulzu), stop, dolu (s podržaním impulzu),

Čidla ochrannej lišty

Riadiaca centrála: do hora (s podržaním impulzu), stop, dolu (s podržaním impulzu),

Čidla ochrannej lišty,

Bezdrôtový systém prenosu ochrannej lišty

Riadiaca centrála: do hora (s podržaním impulzu), stop, dolu (s podržaním impulzu),

Čidla ochrannej lišty,

Možnosť ovládania svetelnej signalizácie

Riadiaca centrála: do hora (s podržaním impulzu), stop, dolu (s podržaním impulzu),

Čidla ochrannej lišty

Možnosť plynulej regulácie rýchlosti otáčok pohonu



Je možné rozširovať Chýba Ďalšie zabezpečovacie, ovládacie a signalizačné zariadenia
Konštrukcia Prevod so samočinnou brzdou a krytom z PVC Prevod so samočinnou brzdou a krytom z hliníku Prevod so samočinnou brzdou a krytom z PVC Prevod so samočinnou brzdou a krytom z hliníka



Funkcionalita


Kódovací zámok
Kódovací zámok
Čítačka magnetických kariet
Čítačka magnetických kariet
LED Signalizácia
LED Signalizácia
Svetelná signalizácia
Svetelná signalizácia
Akustická signalizacia
Akustická signalizacia
Vonkajšie ovládanie na kľúč
Vonkajšie ovládanie na kľúč
Mikrovlnný detektor pohybu
Mikrovlnný detektor pohybu
Externý přijímač
Externý přijímač
Diaľkový ovládač COVER
Diaľkový ovládač COVER
Fotobuňky
Fotobuňky
Bezpečnostný vypínač
Bezpečnostný vypínač
Spínacia skrinka
Spínacia skrinka
Ťahový spínač
Ťahový spínač
Pohony série FU
Pohony série FU
Bezdrôtový systém prenosu signálu lišty WSD
Bezdrôtový systém prenosu signálu lišty WSD
Ochranná clona
Ochranná clona
Inteligentné technológie
Inteligentné technológie
Elektrický zámok v personálných dverách s bezdrôtovou kódovacou klávesnicou
Elektrický zámok v personálných dverách s bezdrôtovou kódovacou klávesnicou
Špeciálný ovládač IP 65 (verzia XL)
Špeciálný ovládač IP 65 (verzia XL)

Sledujte nás aj na sociálnych sieťach
Facebook
Instagram
Youtube
Legrand
Servis
Rekonštrukcia
garáže
Spolupracujeme
