ROLOVACIE GARÁŽOVÉ BRÁNY – PRIEMYSEL

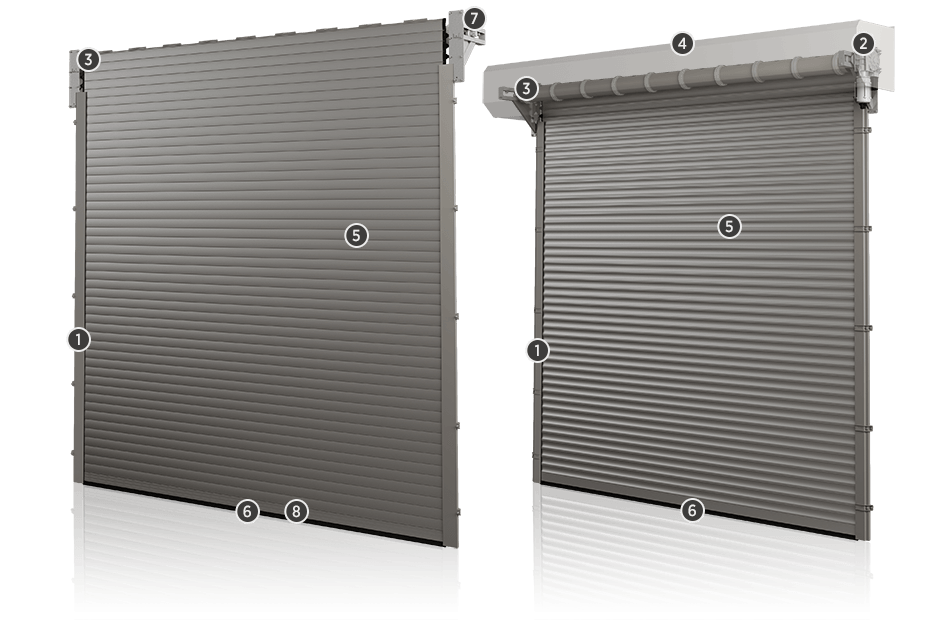

FUNKČNOSŤ A BEZPEČIE


  1. Hliníkové koľajničky sú namontované vo vnútri miestnosti pozdĺž bočných hrán otvoru, sú vybavené štetinovým tesnením a lištami
  2. Núdzové otváranie rolovacej garážovej brány v prípade, keď chýba elektrický prúd, sa brána môže ľahko otvoriť ručne pomocou kľuky alebo reťazového prevodu otvárania, ktorý sa nachádza na servomotore
  3. Aretky zaručujú odstup medzi profilmi počas navíjania plášťa brány, vďaka čomu je chod brány tichý a životnosť profilov sa značne predlžuje.
  4. Presklený hliníkový profil to je dodatočné presvetlenie miestnosti. Presklenia sú umiestnené po celej šírke a harmonizujú so vzhľadom brán.
  5. Ventilovaný profil z perforovaného plechu pre dodatočnú ventiláciu vzduchu.
  6. Profil AW 100 ľahký hliníkový profil vyplnený bezfreónovou polyuretánovou penou
  7. Okrajová bezpečnostná lišta je montovaná na spodnom tesnení, v prípade dotyku na prekážku sa garážová brána okamžite zastaví a vráti sa späť do otvorenej polohy.

Vzory

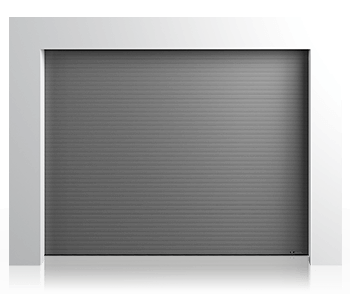

BRÁNY BR-100
BRÁNY BR-100
BRÁNY BR-100 (príklad presklenia)
BRÁNY BR-100 (príklad presklenia)

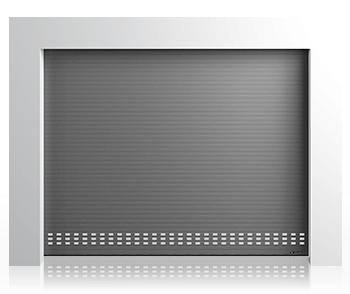

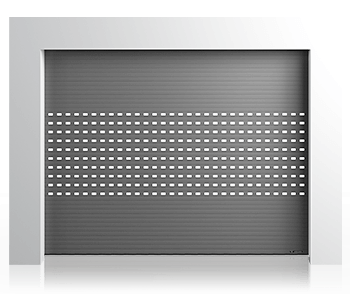

BRÁNY BR-100 s ventilovaným profilom
BRÁNY BR-100 s ventilovaným profilom

Presklený alebo ventilovaný profil


K tomu, aby tmavá miestnosť mohla byt presvetlená, je dobré popremýšľať nad vrátami s presklenými profilmi. Takéto riešenie umožní úsporu elektrickej energie. Vďaka preskleným profilom môže byť kontrolovaný tiež terén pred garážovými bránami bez nutnosti ich otvárania. Možnosť namontovania presklenie dodatočne zvyšuje estetický vzhľad brány. Prietok vzduchu v miestnosti zaručuje udržanie optimálnej vlhkosti. Ventilované profily, ktoré sú montované ako presklenia, sú prirodzenou ventiláciou, ktorá umožňuje výmenu vzduchu vo vnútri miestnosti.

Hliníkové dvere


Hliníkové dvere môžu byť prispôsobené všetkým rolovacím garážovým bránam v identickom farebnom prevedení, vzore a výplni. Sú tiež dostupné so zasklením v identickom typu ako brána.

VARIANTY INŠTALOVANIA


Montáž vonku v skrinke, a vnútorná montáž v čiastočnom kryte.

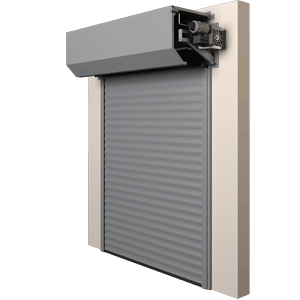

Vonkajšia montáž Pohon SI 17, SI 25, SI 40
Vonkajšia montáž Pohon SI 17, SI 25, SI 40

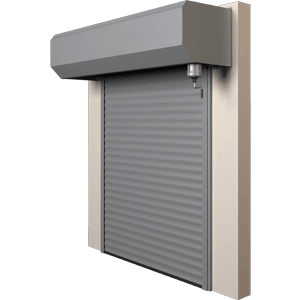

Vonkajšia montáž Pohon SI 55, SI 75
Vonkajšia montáž Pohon SI 55, SI 75
Vnútorný kryt hriadeľa
Vnútorný kryt hriadeľa

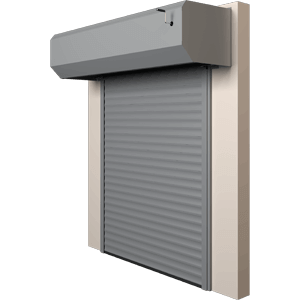

Montáž vonku v skrinke

Variant montáže zvon nájde využitie všade tam, kde podmienky zástavby znemožňujú montáž vnútri miestnosti (napr. v prípadoch, keď chýba dostatočný preklad alebo priestor po stranách). Podmienkou vonkajšie montáže pohonu je zabezpečenie mechanizmu proti negatívnemu pôsobeniu atmosferických podmienok skrinkou.

Skrinka zakrýva systém pohonu. Takéto riešenie umožňuje bezpečnú montáž brány na vonkajšej strane garážového otvoru. Konštrukcia sa skladá z hliníkového trupu uzavretého bočnými oceľovými krytmi, montovanými na oceľové vzpery. Skrinka je k dispozícii vo farbách RAL 8019 alebo RAL 9010, a voliteľne je možný náter na ľubovoľnú farbu zo vzorkovníka RAL.

Skrinka môže byť používaná tiež vnútri miestnosti, ak to umožňujú podmienky zástavby.

Pozor! V prípade tohto typu montáže sa konkávne strana profilu stáva stranou, ktorá je vidieť zvonku. Navyše sú v tejto situácii : zdroj napájania, riadiaca centrála a krútený kábel (hranová ochranná lišta), montované vo vnútri miestnosti. Pre pohony SI 17, SI 25, SI 40 je núdzové otváranie k dispozícii výhradne prostredníctvom kľuky pre núdzové otváranie. Pre pohony SI 55, SI 75 je núdzové otváranie k dispozícii vo variantách : reťazový prevod alebo kľučka núdzového otvárania.

Vnútorný kryt hriadeľa

Pri montáži pohonu vo vnútri miestnosti odporúčame použiť čiastočný kryt navýjacieho hriadeľa ktorý tak tvorí ochranu pohonného hriadeľa. Vyrábaný je z hliníkového horného a dolného veka vo farbách RAL 8019 alebo RAL 9010. Ako doplnkový variant je možný náter krytu na farbu brány. Veká sú montované na pozinkované oceľové vzpery.

Farby


Červená | RAL 3000
Červená | RAL 3000
Modrá | RAL 5010
Modrá | RAL 5010
Svetlo modrá | RAL 5012
Svetlo modrá | RAL 5012
Šedá | RAL 7012
Šedá | RAL 7012
Anthracit | RAL 7016
Anthracit | RAL 7016
Hnedá  | RAL 8014
Hnedá | RAL 8014
Hnedo sivá | RAL 8019
Hnedo sivá | RAL 8019
Strieborná | RAL 9006
Strieborná | RAL 9006
Tmavo strieborná | RAL 9007
Tmavo strieborná | RAL 9007
Biela | RAL 9010
Biela | RAL 9010

Automatika


Typ
(GfA ELEKTROMATEN)

automatik ts wisniowski
automatik s ts 981 wisniowski
Totmann, Automatik Automatik S
Centrála TS-959 TS-970 TS-971 TS-981
Napájací zdroj 3x400V
Koncový spínač Elektronický spínač z úrovne operátora
Vybavenie – Riadiaca centrála: do hora (s podržaním impulzu), stop, dole (bez podržaním impulzu)
– Koncový elektronický spínač dostupný z úrovne operátora.
– Nelze rozšiřovat.

– Riadiaca centrála: do hora (s podržaním impulzu), stop, dole (s podržaním impulzu)
– Čidla infra ochranné lišty

– Riadiacia centrála: do hora (s podržaním impulzu), stop, dole (s podržaním impulzu)
– Čidla infra ochranné lišty
– Bezdrátový systém přenosu hranové ochranné lišty

– Riadiaca centrála: do hora (s podržaním impulzu), stop, dole (s podržaním impulzu)
– Čidla infra ochranné lišty
– Možnosť ovládania svetelnej signalizácie

Možnosť rozšírenia Chýba Doplňkove zabezpečovacie, ovládacie a signalizačné zariadenie
Konštrukcia Samosvorná prevodovka k redukcií rýchlosti so zabudovaným záchytným zariadením. Pri pohonoch pre rolovacie garážové brány s plochou presahujoucou 32 m2 naviac elektromagnetická brzda. Kryt pohonu vyrobený z odliatku. Tepelná ochrana motora

Funkcionalita


Kódovací zámok
Kódovací zámok
Čítačka magnetických kariet
Čítačka magnetických kariet
Svetelná signalizácia LED
Svetelná signalizácia LED
Svetelná signalizácia chodu
Svetelná signalizácia chodu
Akustická signalizácia
Akustická signalizácia
Vonkajšie ovládanie na kľúč
Vonkajšie ovládanie na kľúč
Mikrovlný detektor pohybu
Mikrovlný detektor pohybu
Externý prijímač
Externý prijímač
Diaľkové ovládanie COVER
Diaľkové ovládanie COVER
Fotobunky
Fotobunky
Bezpečnostný vypínač
Bezpečnostný vypínač
Spínacia skrinka
Spínacia skrinka
Ťahový spínač
Ťahový spínač
Inteligentné Technológia
Inteligentné Technológia
Bezdrôtový systém prenosu signálu hranovej lišty WSD
Bezdrôtový systém prenosu signálu hranovej lišty WSD
Špeciálny ovládač IP 65 (verzia XL)
Špeciálny ovládač IP 65 (verzia XL)
